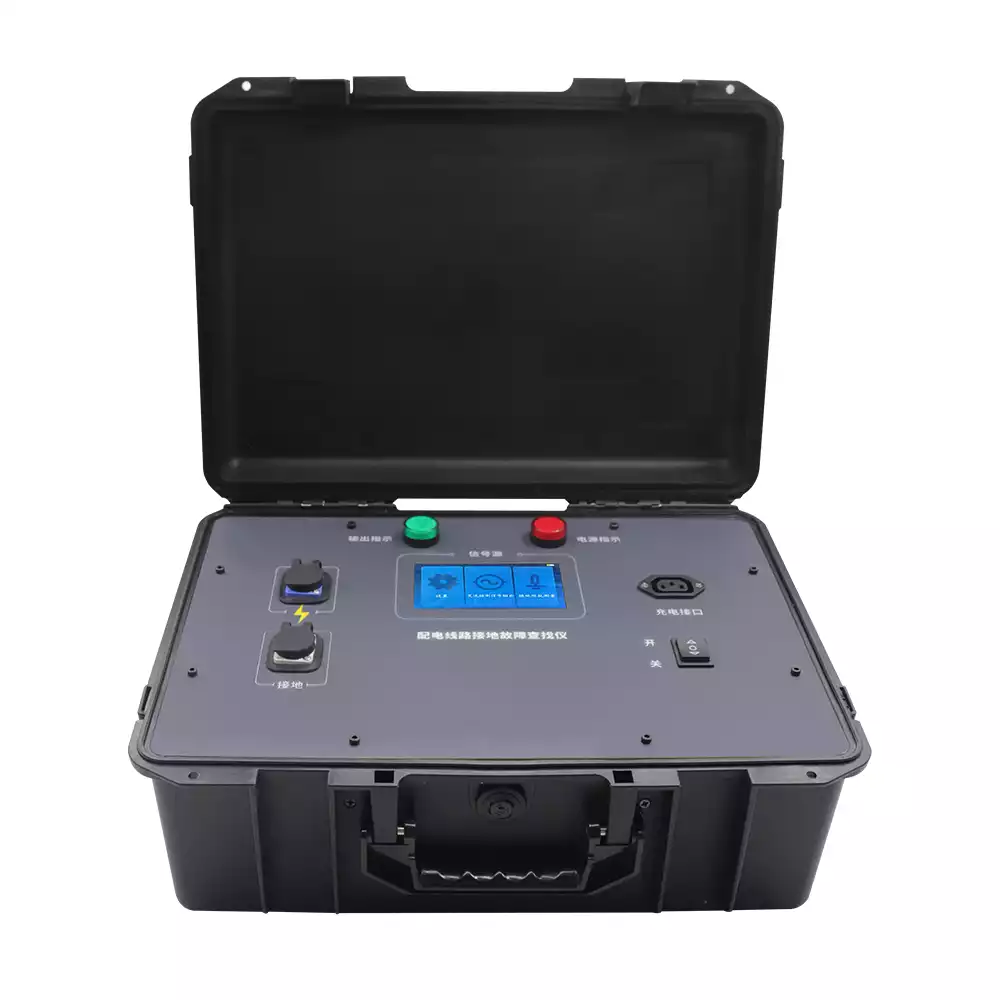

ES7050配电线路单相接地故障点巡查装置
输出交流检测电流：0~40±2mA
输出交流检测电压：0~3kV
输出直流接地阻抗电流：0~36±2mA
输出直流接地阻抗电压：0~2.7kV
接地阻抗电流精度：±1.0mA
交流检测信号输出精度：±1.0mA
输出功率：有效最大输出功率95W
测量范围：接地电阻≤120kΩ
检测线路长度：≤100km
新的电网改造工程“三相三线”供电方式增强了配电线路的绝缘水平，提高了供电可靠性，减少了线路损耗。但也经常发生单相接地故障，特别是在大风、暴雨、冰雹等恶劣天气情况下，接地故障频繁发生，严重影响了电网的正常运行。故障发生后，由于线长范围广，采用传统的方法进行排查，很难快速准确查到故障点。
ES7050配电线路单相接地故障点巡查装置（简称：巡查助手），用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，减小线路检修人员的工作强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
信号源技术规格：
基准条件 | 23℃±5℃ |
输出交流检测电流 | 0~40±2mA |
输出交流检测电压 | 0~3kV |
输出直流接地阻抗电流 | 0~36±2mA |
输出直流接地阻抗电压 | 0~2.7kV |
接地阻抗电流精度 | ±1.0mA |
交流检测信号输出精度 | ±1.0mA |
输出功率 | 有效最大输出功率95W |
测量范围 | 接地电阻≤120kΩ |
检测线路长度 | ≤100km |
接地阻抗测量 | 0～120 kΩ |
接地阻抗测量精度 | 读数5%±2kΩ |
信号回路开路保护时间 | ≤2S |
信号输出回路完整性检测保护时间 | ≤2S |
检测信号波动告警门限 | ±2mA |
开路识别电流门限 | ≤2mA |
低电告警 | 24.5V |
欠压断电 | 23V |
无操作自动断电时间 | 0.5～10Min |
显示模式 | 点阵显示，背光功能 |
额定工作电压 | 25.9VDC |
工作电压范围 | 23-29.4V |
电池容量 | 29.4V/9AH |
电源维持时间 | 最大功率输出>1.2小时 |
工作环境温度 | 5℃~45℃ |
装置尺寸（mm） | L465*W345*H185 |
装置重量 | 信号源9.65Kg |
装箱清单
仪表 | 信号源1台、钳表1台、手抄器1台 |
测试线 | 1套 |
绝缘杆 | 4条 |
接地纤 | 1条 |
单舌挂钩 | 3个 |
充电器 | 1个 |
说明书、保用证 | 1套 |
便携手提包 | 1个 |
